Lệnh Fillet trong CAD tạo ra các cung tròn để nối 2 đoạn thẳng trong bản vẽ AutoCAD, hay nói cách khác Fillet là lệnh dùng để bo tròn các góc trong CAD. Fillet là một trong các lệnh CAD cơ bản mà bạn cần dùng rất nhiều trong một dự án. Hãy cùng tìm hiểu các cách sử dụng thường gặp của lệnh này.
Nếu bạn đang tìm kiếm lệnh BO ( Boundary), hãy xem bài viết: Lệnh BO trong CAD
Cách gọi lệnh Fillet trong CAD:
Có 02 cách gọi lệnh Fillet trong AutoCAD:
- Cách 1: Trên dòng lệnh command gõ lệnh FI =>ENTER

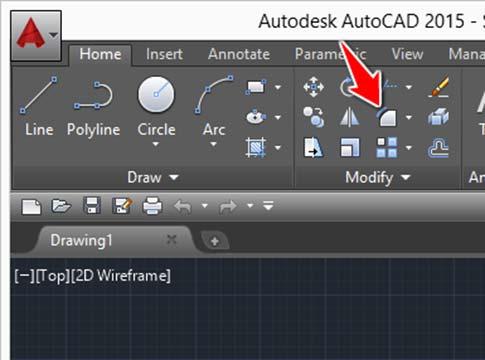

- Cách 2: Click vào tab Home > Modify > Fillet
Để sử dụng lệnh Fillet trong CAD một cách thông thường
- Gọi lệnh Fillet
- Gõ R và Nhấn Enter
- Chỉ định bán kính fillet. Bán kính này sẽ áp dụng cho tất cả các lênh Fillet sau đó, trừ khi bạn lặp lại thao tác gõ R > chỉ định bán kính.
- Chọn đường đầu đầu tiên
- Chọn đường thứ hai
Hình ảnh dưới đây cho thấy một ví dụ về Fillet
Hướng và chiều dài của cung được tạo ra được xác định bởi các điểm được chọn để chọn đối tượng. Luôn chọn một đối tượng gần nhất với nơi bạn muốn các điểm cuối của fillet được vẽ.
Lệnh Fillet hàng loạt cho một hình
Bạn có thể bo tròn tất cả các góc của một hình bằng tùy chọn Polyline. Cách làm như sau:
- Gọi lệnh Fillet
- Gõ R (Radius) và Nhấn Enter
- Chỉ định bán kính fillet
- Gõ P (Polyline)
- Chọn hình hoặc polyline muốn bo góc hàng loạt
Dùng lệnh Fillet trong CAD để tạo góc nhọn
Nhập bán kính R = 0
Nếu bán kính fillet được đặt thành 0, các đối tượng được chọn sẽ được cắt hoặc kéo dài cho đến khi chúng giao nhau, với một góc nhọn; không có cung nào được tạo ra khi bán kính fillet được đặt thành 0, bạn có thể dùng lệnh Fillet thông thường với bán kính = 0 để xóa đoạn cung giữa hai đoạn thẳng hoặc tất cả các đoạn cung từ một hình. Cách làm như sau:
- Gọi lệnh Fillet
- Gõ R và Nhấn Enter
- Chỉ định bán kính fillet = 0
- Chọn đường đầu đầu tiên
- Chọn đường thứ hai
Sử dụng phím Shift
Nhấn và giữ Shift trong khi chọn các đối tượng hoặc phân đoạn dòng sẽ ghi đè bán kính fillet hiện tại với giá trị 0. Cách làm:
- Gọi lệnh Fillet
- Giữ phím Shift
- Chọn đường đầu đầu tiên
- Chọn đường thứ hai
Tùy chọn Trim: Fillet mà không cần cắt các đối tượng
Theo mặc định, các đối tượng được chọn để filllet sẽ được cắt để tạo thành góc tròn. Bạn có thể sử dụng tùy chọn Trim để chỉ định xem các đường thẳng được chọn có được cắt hay giữ nguyên.
Kiểm soát xem các đối tượng được chọn có được cắt bớt để đáp ứng các điểm cuối của fillet hay không.
- Trim: Các đoạn thẳng được chọn được cắt bớt để đáp ứng các điểm cuối của fillet.
- No Trim: Các đoạn thẳng được chọn không được cắt trước khi fillet được thêm vào.
Để giữ nguyên các góc nhọn khi Fillet, làm như sau:
- Gọi lệnh Fillet
- Gõ R và Nhấn Enter
- Chỉ định bán kính fillet = 0
- Gõ T (Trim) > gõ N (No Trim)
- Chọn đường đầu đầu tiên
- Chọn đường thứ hai
Hy vọng bài viết này sẽ giúp bạn biết cách sử dụng lệnh Fillet để bo tròn các góc của bản vẽ AutoCAD. Mọi yêu cầu tư vấn, báo giá vui lòng liên hệ Tech360 - nhà cung cấp Autodesk AutoCAD bản quyền chính hãng tại Việt Nam
